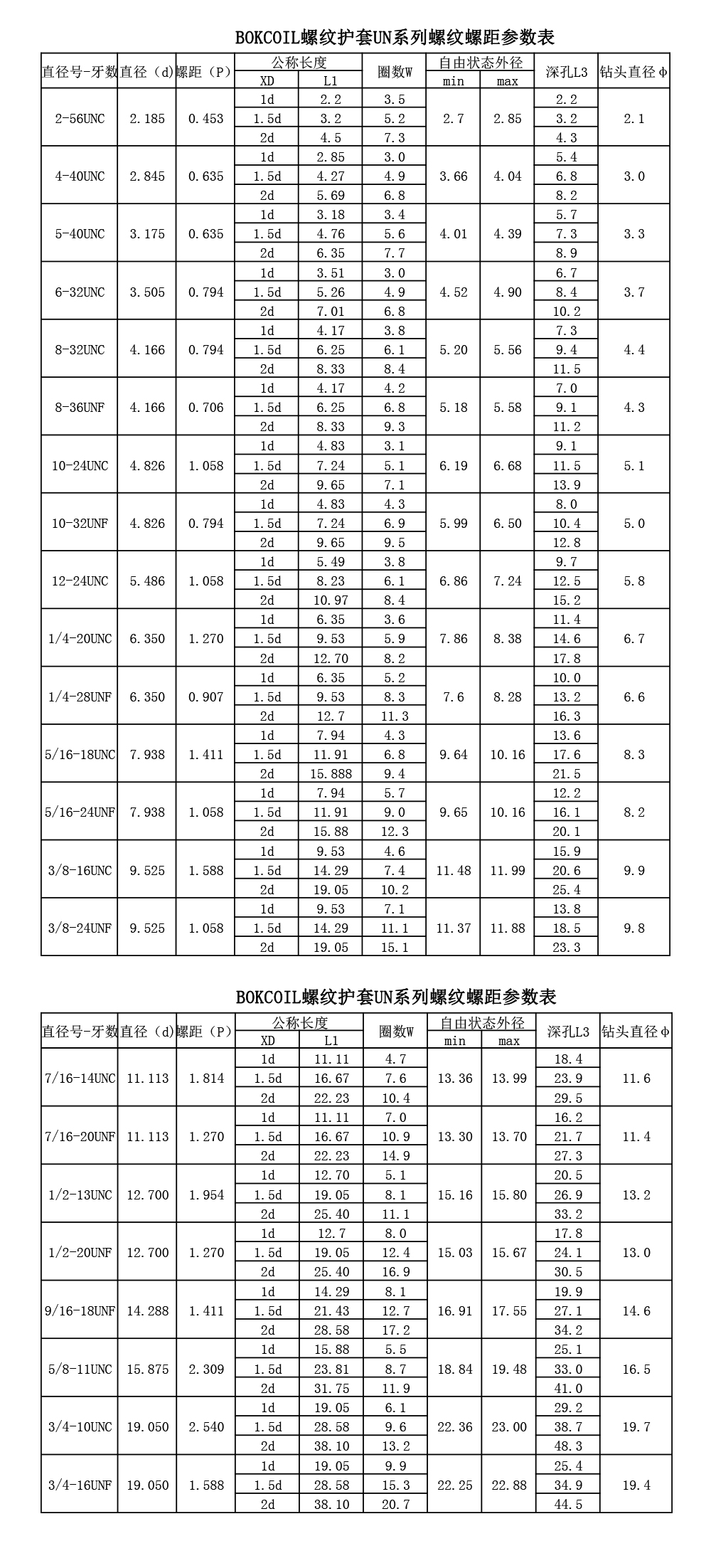

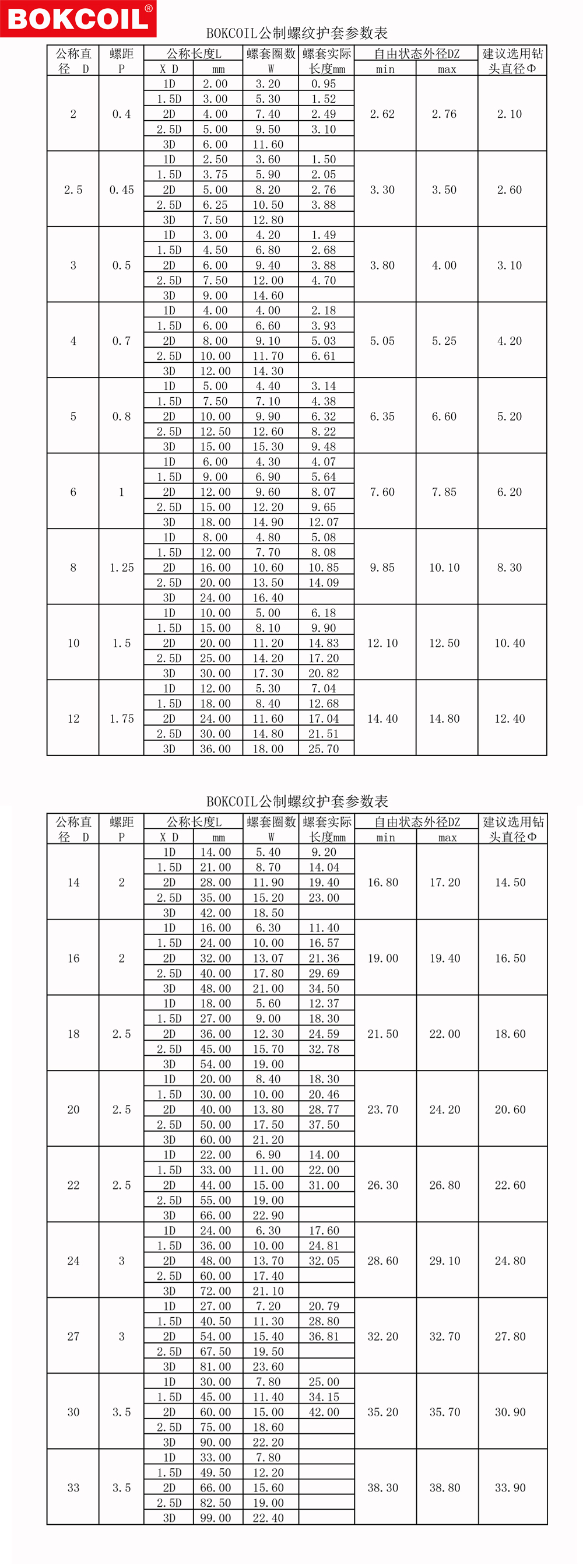

參數表與圖紙
鋼絲螺套的公稱長度為安裝后長度,因?yàn)殇摻z螺套就長度上而言,在自然狀態下是處于收縮的,所以當鋼絲螺套裝進底孔后,會隨著底孔螺紋伸展開來,此時鋼絲螺套形成的螺紋深度,就是公稱長度。在加工鋼絲螺套底孔時,底孔攻牙的有效螺紋深度,一定要大于螺套的公稱長度,確保螺套包裹于底孔螺紋之內。
在鋼絲螺套長度的選擇上,通孔情況下,直接根據工件的板厚來確定使用螺套的長度即可,螺套可以稍短但不可以超過板厚。盲孔情況下,根據有效螺紋深度選擇合適的螺套長度,并且要預留空間保證鋼絲螺套安裝柄正常沖斷。如果孔底與有效牙底距離較小,影響安裝柄沖斷,這時要么孔深加大,要么選用再短一級的螺套即可。
非標準件螺紋護套定制
定制產品分2種情況:
1、有圖紙情況下提供:
(1)需求數量;
(2)關于螺紋護套的圖紙;
(3)螺紋護套材質;
(4)精度;
(5)要求達到的物理性能指標(如:轉配后的鎖緊力矩、能承受的極限扭矩以及能承受的極限拉力等);
(6)其他要求達到的標準(如:國標、國軍標或者國外標準等);
2、無圖紙情況下提供:
(1)需求數量;
(2)需求產品規格及參數,主要包括:公稱直徑、螺距、圈數(或者客戶待安裝螺紋護套底孔之有效螺紋深度);
(3)材質;
(4)精度;
(5)外徑及有無間距;
(6)要求達到的物理性能指標(如:轉配后的鎖緊力矩、能承受的極限扭矩以及能承受的極限拉力等)
(7)其他要求達到的標準(如:國標、國軍標或者國外標準等);
